概述
GCK型低壓抽出式開關柜（以下簡稱開關柜）適用于三相交流50、（60） Hz,額定電壓380 （440） V、660V,額定電流5000A及以下的三相四線制及三相五線電力系統，廣泛應用于發電廠、變電站、工礦企業、大樓賓館、機場、碼頭以及廣播電視等通信中心， 來作為發電、輸配電、電能轉換及電能消耗的動力配電中的PC和電動機控制中心MCC。
本產品通過國 家認證中心CCC認證。

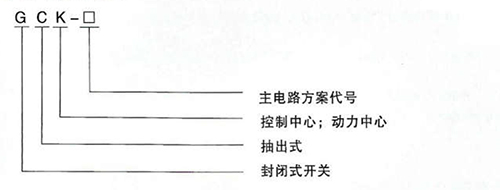

型號及其含義
使用條件
1、周圍空氣溫度不高于+40℃,不低于-50℃,并且24小時內其平均溫度不高于+35℃;
2、周圍空氣溫度為+40℃時不超過50℃.在較低溫度時允許有最 大的相對溫度，如+20℃時為90%,但應考慮到由于溫度變化有可能會產生適度的凝露；
3、戶內使用，使用地點的海拔高度不得超過2000m；
4、應安裝在無劇烈震動和沖擊，以及不足以使電器元件受到腐蝕的場所。
技術數據
| 標準及技術規范 | 通過型式試驗的低壓成套 | IEC60439.1 |
| 開關設備和控制設備 | GB7251.1 | |
| （TTA）低壓抽岀式 | JB/T9661 | |
| 成套開關設備 | ||
| 過電壓類別 | Ⅳ Ⅲ | |
| 污染等級 | 3 | |
| 額定工作電壓（Ue） | 380V, 660V | |
| 額定頻率 | 50Hz | |
| 水平母線 | ||
| 額定電流（A） | 5000, 4000, 3150. 2500, 2000, 1000 | |
| 額定短時耐受電流（kA） | 80, 65, 50 （1s有效值） | |
| 額定峰值耐受電流（kA） | 176, 140, 105 | |
| 垂直母線 | ||
| 額定電流 | 1000A, 1400A | |
| 額定短時耐受電流（kA） | 50 | |
| 額定峰值耐受電流（kA） | 105 | |
| 外殼防護等級 | IP40, IP30 | |
結構特點
1、開關柜的基本骨架為組合裝配式結構、柜架的整個結構釆用自攻蠟釘緊固連接而成，加上門、隔板、封板、支架以及侮線、 抽屜及電器組件等組成一臺完整的開關柜。由于原來的GCK的骨架采用了GF28型材，這種型材的鋼板較薄，另外該型材在 鍍鋅時在其中內部一部分有死角，使得柜體的使用壽命大大縮短，同時又考慮到其整體結構的標準化等因素，我公司大膽 加以改進，采用了C型特種型材，以25mm為模數，2mm厚的鋼板彎制而成，再加上裝配時全 部采用鋼性較強的自攻螺釘進 行堅固，使得組合更靈活方便，使用壽命更持久。
2、開關柜釆用模數化設計，將柜體分成三個區，頂部為母線區，前部為電器區，后部為電纜出線區，電器區和電纜區均由鋼 板隔開，以保證線路正常運行，有效防止故障擴大，當電器元件抽出柜外后，柜內帶電體均不外鑫，對用戶來講，使用更安 全可靠。對于饋電柜，柜寬為600mm,最多可裝9個或48個饋電回路。（18個饋電回路只適用于63A以下容量的負載單元）
3、按開關柜使用特征可分為受電柜、PC柜（動力中心），MCC柜（電動機控制中心），電容器補償柜。
4、各相同功能單元的抽屜均能互換，一旦發生故障，單元抽出，將備用抽屜插入，即可送電，這樣大大縮短了由于故障而停 電的時間。提高了設備的可離性。
5、開關柜可設計成固定柜與抽扈柜混合型，也可均為抽屜型，既保留了固定柜的簡潔、實用、價廉，又具有抽屜的體積少、 功能強，易于更換等優點。
6、為確保操作程序和維修人員的人身安 全，開關柜內設置了機械聯鎖機構，抽屜單元與門、主開關設置了機械聯鎖機構，使 其使用更可第。
7、開關柜的抽屜高度分為四種標準尺寸，即200/2、200、400、600mm,其結構輕巧，組裝方便，布局合理，并且具有工作、 試驗、隔離三位置。
8、開關柜的N、PE線在開關柜的后下方，PE線與柜架聯結，不僅使出線電纜連接更方便，而且接地更可靠。
9、在不降低防護等級的情況下，開關柜的頂部與上下通風門均設有通風系統。
電路元件選擇
開關柜內元件主要選用技術性能指標先進或釆用先進技術、國內己批量生產的電器元件。
1、主開關
630A及以上的電源進線及饋線開關，主選DW45系列，同時根據用戶的需要，也可選用進口的MT系列、E系列或NZW系列 等0
2、630A以下的饋線和電動機構控制開關，主要選用CM1系列，同時根據用戶的得要，也可選用進口的NS系列、S系列等塑売 斷路器。
3、交流接觸器主要選用CJ40系列、LC1系列、3TB系列的接觸器，以及與之配套的熱能斷路器，聯鎖機構。
4、電路互流器選用ALH系列、BH系列，SDH系列。
5、熔斷器選用高分判斷能力的Q系列或NTOO系列。
6、現以W1.M1為主列舉其性能參數。
