產品說明
一、■概述
XL型低壓動力配電柜均采用國內自行設計的新型組件，外殼用 鋼板彎制而成，具有結構緊湊，檢修方便，線路方案可以靈活組合等特點；配電柜除了可裝空氣斷路器和熔斷器作為斷路保護外，還可裝有接觸器和熱繼電器，箱前門可裝操作按鈕和指示 燈，以及需配刀開關時，其刀開關操作手柄裝于箱前右柱上部， 可以作為切換電源之用，配電箱前面有門，門打開后，配電箱內全 部設備敞露，便于檢修維護。XL型動力配電柜用于工礦企業，交流頻率50Hz、電壓500V以下IT系統，TN-C系統,TT系統（原稱三相三線.三相四線電力系統）作動力、照明配電用。

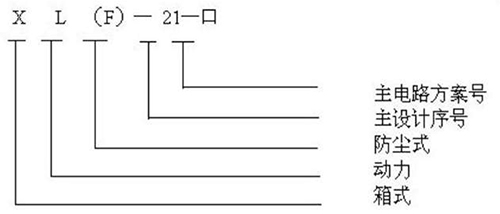

二、型號含義
三、主要技術參數
| 序號 | 名稱 | 單位 | 數據 |
| 1 | 主電路額定電壓 | V | AG:380 |
| 2 | 輔助電路額定電壓 | V | AC:220,380 |
| 3 | 額定頻率 | Hz | 50 |
| 4 | 額定絕緣電壓 | V | 660 |
| 5 | 額定電流 | A | ≤800A |
XL(F)-21型低壓動力配電柜系戶內靠墻安裝.單面前開門的配電裝置。其基木結 構采用鋼板彎制及角鋼焊接而成。前右側可裝設刀開關操作手柄，作為電源切斷與接通操作之用，箱門上可裝設操作按紐，指示燈及顯示儀表，打開箱后，配電箱內部設備全為敞露便于檢修維護，木配電箱裝有空氣斷路器，熔斷器作為短路保護外，還裝有接觸器和熱繼電器。門與殼體均焊有接地螺釘，確保殼體與地連接可靠。
四、柜體外型尺寸及安裝尺寸
| A | B | C | D | H |
| 700 | 470 | 500 | 400 | 1700 |
| 700 | 370 | 500 | 300 | 1700 |
| 600 | 370 | 400 | 300 | 1600 |
| 800 | 370 | 600 | 300 | 1700 |
| 800 | 470 | 600 | 400 | 1800 |
